21M18

Description

Dans les grands diamètres, les qualités de rigidité, de légèreté et d'amortissement interne des membranes Cabasse en copolymère sont sans égales. Tous les autres composants de ce haut-parleur, comme le nouveau moteur ultralinéaire, les suspensions symétriques à grande course, la bobine longue et le superbe châssis en Zamac injecté ont été étudiés pour procurer une grande efficacité, une tenue en puissance et une fidélité dans les transitoires exceptionnelles avec un volume de charge optimum. Le 21M18 est le 21 cm idéal des systèmes 2 voies avec le DOM40 ou le DOM30, et des colonnes 3 voies et 4 voies mariant élégance et performance.


Fiche technique




Photos

21m18.jpg 21m18lb4_8.jpg

Pose



- 21M18LB3

Fiche technique

8 ohms

Grand merci à frederic75

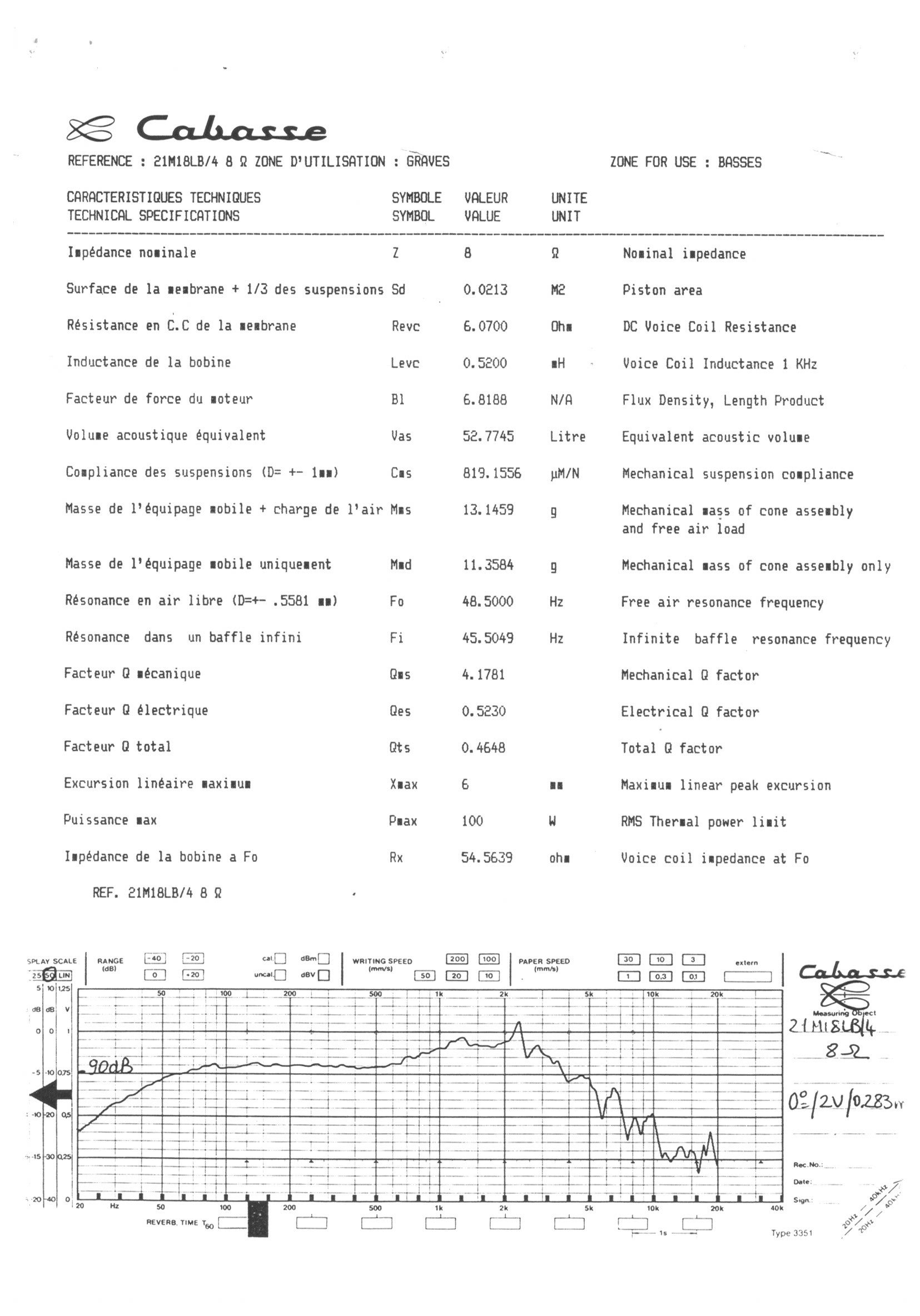

- 21M18LB4

Fiches techniques

4 ohms




8 ohms



Caractéristique Valeur
Z (ohms) - Impédance nominale 8
Revc (ohms) - Résistance en CC 6,07
Rx (ohms) - Impédance de la bobine à F0 54,56
Levc (mH) - Inductance de la bobine à 1 KHz 0,52
Fi (Hz) - Fréquence de résonance 45,5
Fo (Hz) - Résonance à l'air libre 45,5
Cms (mM/N) - Compliance de la suspension 819
Qms - Facteur Q mécanique 4,17
Qes - Facteur Q électrique 0,52
Qts - Facteur Q total 0,46
Mms (g) - Masse mobile 13,15
Mmd (g) - Masse de l'équipage mobile 11,36
Sd (m²) - Surface émissive 0,0213
BL (NA¯¹) - Facteur de force du moteur 6,82
Vas (I.) - Volume acoustique équivalent 52,77
Xmax (mm) - Excursion Linéaire Maximale 6
Niveau d'efficacité (dB) 91
Puissance nominale (W) 100
Dans la bande 20/5 KHz
Puissance du systéme 20/5 KHz
Type de membrane Duocell
Aimant Ø Ferrite 101
Masse (Kg) 2,65


16 ohms



Enceintes
