Brick

De Forum Cabasse
Aller à : navigation, rechercher

Description

La désignation Brick a été attribuée à deux lignées d'enceintes de forme colonne.

La première lignée a été inaugurée par le Brick 235, présenté au public au Festival du Son de 1977 à Paris. Elle est formée d'enceintes à deux voies et deux haut-parleurs, un tweeter et un haut-parleur de graves-médiums de 21 cm en charge close. La première enceinte Brick présente une forme ventrue, qui s'est affinée dès l'année suivante, pour décaler le plan du haut-parleur de graves. Cette lignée d'enceintes a figuré au catalogue jusqu'en 1990, avec le modèle Brick M9. En début d'année 1985, est fugitivement apparu le modèle Brick II, doté du nouveau haut-parleur à membrane alvéolaire de 21 cm 21M18 ; de ce modèle sera dérivée la Frégate dès le second semestre de 1985.

À partir de 1995, la dénomination Brick est attribuée à une nouvelle lignée de colonnes à trois voies et quatre haut-parleurs, un haut-parleur d’aiguës et un haut-parleur de médiums coaxiaux et deux haut-parleurs de graves de 17 cm chargés par une enceinte en bass-reflex. Le premier modèle de cette lignée est le Brick MC, qui devient Brick 500 en 1997 et Brick 502 à partir du dernier trimestre 1999.


Brick 235 Brick 235 (1) Brick II Brick M9 Brick MC Brick 500 Brick 502
Années production 1977 1978 - 1984 1985 1986 - 1990 1995 - 1996 1997 - 1999 1999 - 2000
Haut-parleurs 1 x DOM3

1 x 21K16

1 x DOM3

1 x 21K16

1 x DOM2

1 x 21M18

1 x DOM2

1 x 21K16

1 x BC12

2 x 17M18

1 x BC12

2 x 17M18

1 x BC12

2 x 17M18LB

Efficacité (1 W à 1 m) 93 dB 93,5 dB 91,5 dB 93,5 dB 92 dB
Efficacité (2,8 V à 1 m) 93 dB 93 dB
Filtre 6 500 Hz 6 500 Hz 6 500 Hz 6 500 Hz 1 100 - 4 500 Hz 1 100 - 4 500 Hz ?
Réponse en fréquences (+/- 4 dB) 70 - 20 000 Hz 70 - 20 000 Hz 65 - 20 000 Hz 70 - 20 000 Hz 50 - 20 000 Hz 48 - 20 000 Hz 48 - 20 000 Hz
Impédance nominale 4 ou 8 ohms 8 ohms ? 8 ohms 4 ohms 4 ohms ?
Puissance nominale 40 W 50 W 100 W 50 W 100 W 100 W 100 W
Puissance crête ? 350 W 700 W 350 W 700 W 700 W 700 W
Dimensions (H x L x P en cm) 64 x 30 x 25,6 64 x 30 x 25,6 64 x 30 x 25,6 64 x 30 x 25,6 95 x 25 x 39,5 98 x 25 x 39,5 98 x 25 x 39,5
Masse 8,8 kg 13 kg 13 kg 13 kg 25 kg 26 kg 26 kg

Note :

  • 1. Dont les modèles M7 et M8.

Documentation

Brick 235 (1977)

Brochure

Grand merci à Billy



Annonce

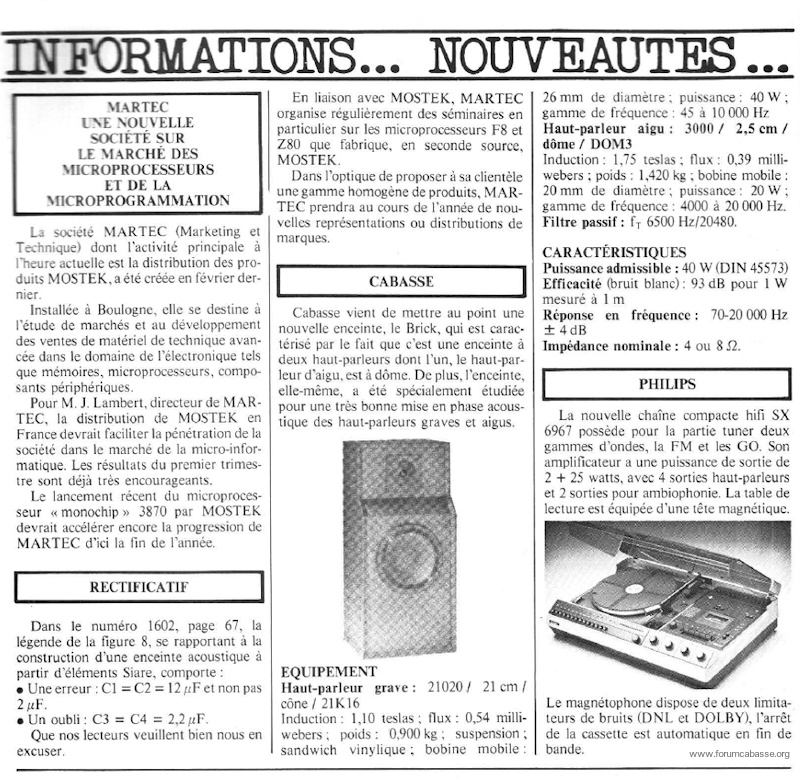

Annonce parue dans la revue Le Haut-Parleur n° 1606, juin 1977, page 16 :


Publicités



Brick 235 (1978)

Brochure

Grand merci à Alain31





Banc d'essais

Grand merci à Serge

Hifi Stéréo, avril 1983 :



Brick II (1985)

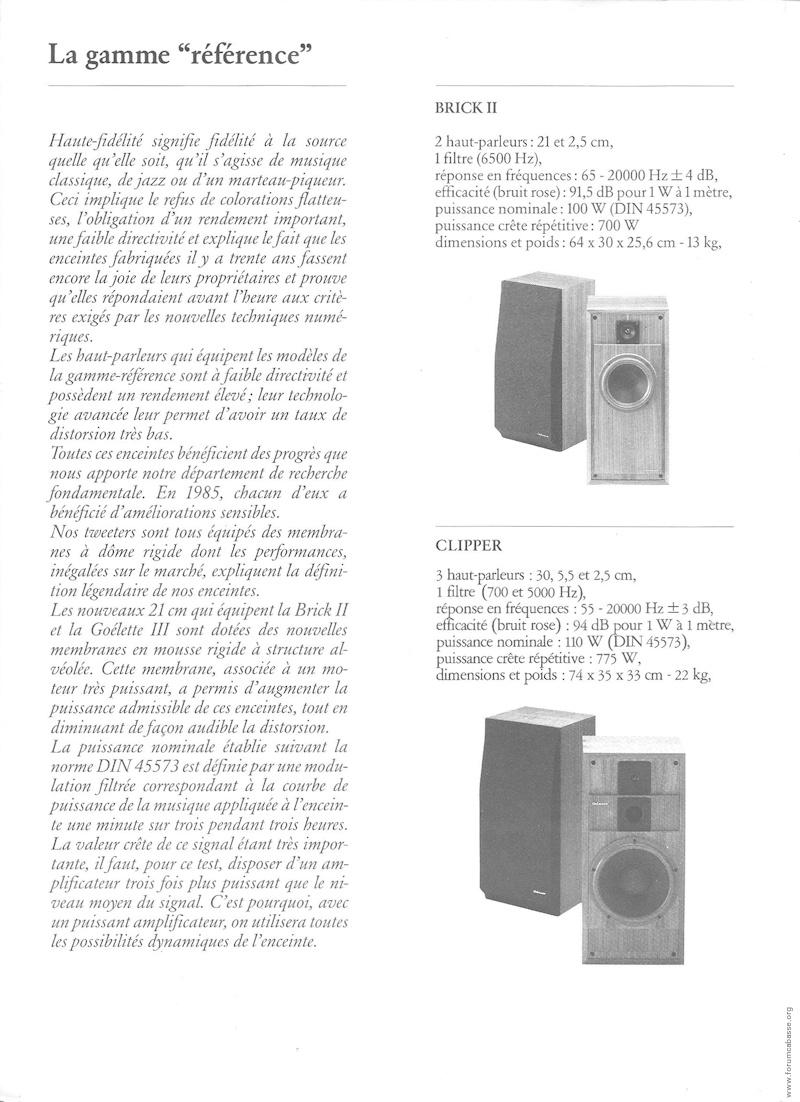

Extrait du catalogue 1985

Grand merci à oso


Brick M9 (1986)

Brochure

Brochure imprimée en décembre 1986 :



Brick MC (1995)

Brochure



Bancs d'essais

Le Haut-Parleur n° 1839, 15 août 1995




Prestige Audio Vidéo n° 5, septembre 1995




Brick 500 (1997)

Brochure
