Description

Atlantis est le nom commercial donné à l'enceinte active multiamplifiée prototype MC001 qui a servi de démonstrateur technologique aux premiers haut-parleurs multicoaxiaux (MC) à trois voies concentriques de Cabasse : l'ensemble TC21.

L'Atlantis a figuré au tarif Cabasse de 1992 à 1999 .

Caractéristiques générales


  • Haut-parleurs : 2 x 30ML + 1 x TC21A
  • Fréquences de coupure : 200 Hz - 900 Hz - 4 000 Hz
  • Réponse en fréquence : 20 à 20 000 Hz
  • Amplification :
    • Grave : 200 W eff. / 1400 W crête
    • Bas médium : 200 W eff. / 1400 W crête
    • Haut médium : 100 W eff. / 700 W crête
    • Aigu : 100 W eff. / 700 W crête
  • Dimensions : 234 x 74 x 120 cm
  • Masse : 180 Kg
  • Efficacité : Pression impulsionnelle 120 dB

Argumentaire technique

Présentation du document

Le document présenté ci-dessous est un argumentaire technique qui résume les principes généraux qui ont présidé à la conception du prototype MC001, future Atlantis, ainsi que les innovations techniques appliquées pour la mise en œuvre de ces idées.

Ce document rappelle l'adhésion de Cabasse à des principes fondamentaux qui guident l'entreprise depuis sa création : la reproduction fidèle des sons naturels ; l'évaluation au moyen d'une écoute comparative instantanée entre le son émis par des instruments naturels et la reproduction de l'enregistrement de ces mêmes sons ; l'enceinte conçue comme un microphone à l'envers.

Le principal apport de ce document concernant la description technique de l'enceinte est d'informer que les centres acoustiques des différents haut-parleurs sont alignés à l'aide de lignes de retard, lesquelles sont nécessairement analogiques puisque l'électronique de l'Atlantis MC001 ne comporte aucun composant numérique. L'existence de ces retards doit inciter à la prudence dans l'analyse des caractéristiques de réponse en fréquence du filtre actif de l'Atlantis (voir ci-dessous).

Le texte de ce document est suivi de croquis analogues à ceux devant lesquels pose Joël Richard, le chef du laboratoire de recherche fondamentale de Cabasse, pour la revue allemande Stereoplay (voir ci-dessous).

Le document





Autre résolution : 2488x3490 pixels

Agrandissement des croquis explicatifs :


Réponse du filtre actif

Source : Cabasse

Grand merci à brett952 Réponse_filtre_actif_Atlantis.jpg Version PDF

Avertissement à propos des correcteurs paramétriques de l'Atlantis

Merci à M. Philippe Muller, chef de produits Cabasse de 1982 à 1996, pour les informations ci-dessous.

Les modules de filtrage et de correction paramétrique de l'Atlantis sont issus de ceux des filtres professionnels qui équipent les châssis 59052 du système sonore multicanal de La Géode.

"Chaque module est "by-passable" ce qui est plutôt bien puisque l'électronique est out quand elle ne sert pas.

Seulement, il y a un problème. Chaque module inverse la phase de 180°. Ainsi il faut veiller à utiliser un nombre pair de modules pour retomber à 0° ou penser à inverser la phase de l'enceinte utilisant un nombre impair de modules." (PM)

Photographies

Grand merci à chrisatlantis




Documents

Plaquette officielle

MC 001

Grand merci à Jeremiehelbert



Bancs d'essai

MC001, Stereoplay, août 1992 (Allemagne)

Grand merci à R1








Nota : la page ci-dessus comporte une erreur sur le prénom de Joël Richard, qui s'est transformé en Josef.

Atlantis, NRDS, n°171 octobre 1993

Grand merci à R1





Atlantis MC001, Hifi News, mars 1994 (Royaume-Uni)

Grand merci à R1







Publicités

L'Atlantis, enceinte de référence hors norme placée au sommet de la gamme Cabasse, a servi de porte-drapeau et de faire-valoir aux autres enceintes de la firme brestoise, comme en témoignent les publicités ci-dessous.

1995

Grand merci à Albatros

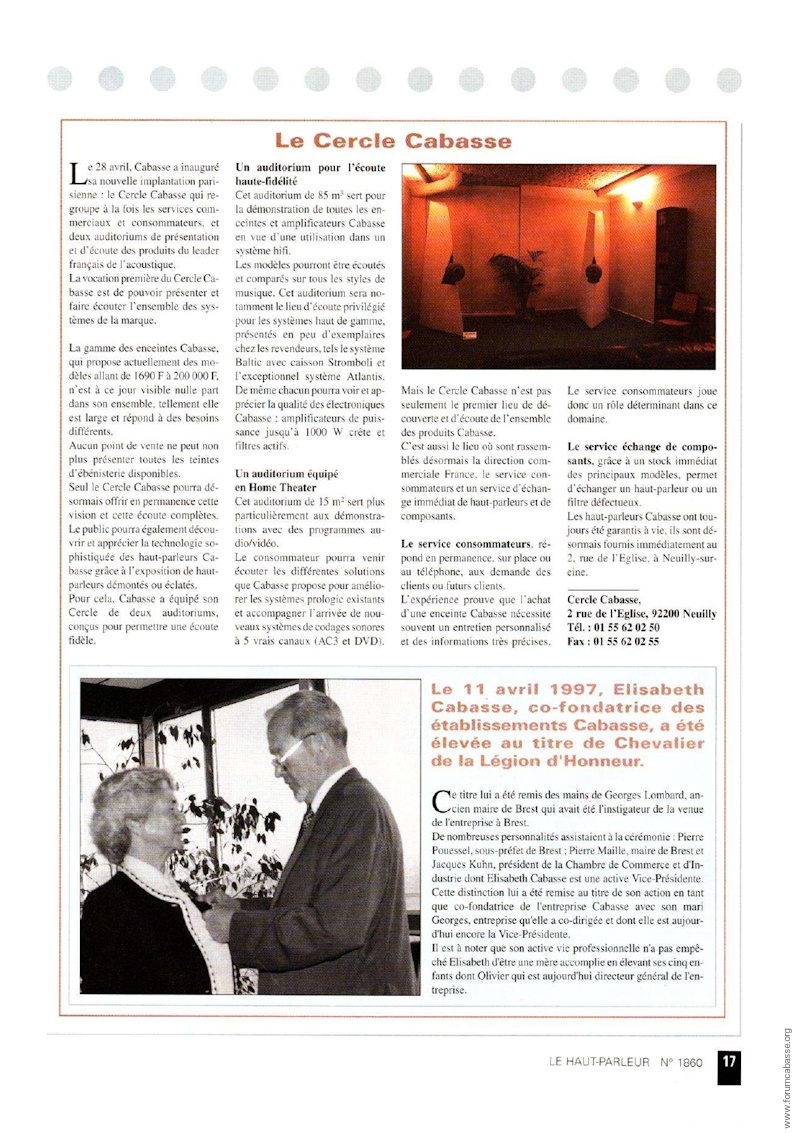

1997

Grand merci à Spiroux
