Cabasse sur Sharp

[matao35]

Cela fait deux jours que je fouille le web, je ne trouve rien. Je m'adresse à vous en espérant que ce qui est une montagne pour moi sera d'une simplicité enfantine pour vous. Et je remercie d'avance ceux d'entre vous qui voudrons bien prendre quelques secondes pour m'aider.

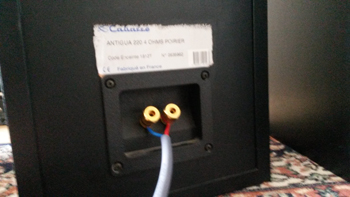

J'ai acheté sur une brocante deux enceintes Cabasse Antigua, que je voulais brancher sur un ampli Sharp SM1144H .

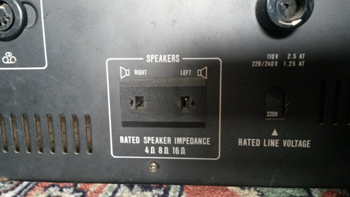

En arrivant chez moi, je me suis retrouvé bien con devant mon ampli et ses deux sorties "enceintes" . J'ai quatre fils d'enceintes, deux sorties sur l'ampli.

J'ai deux questions? Connaissez-vous le nom générique des prises de cet ampli? Et tant qu'à faire: savez-vous comment réaliser ce branchement?

Très humblement

Mathieu

[syber]

Hello,

C'est tout bête. Il s'agit de prises DIN : http://www.tavernier-c.com/prises_din.htm

Tu soudes ou visses deux fils avec détrompeur, sur la borne en forme de point (+) et la borne en forme de trait (-). Tu relies le fil + sur la borne + de l'enceinte et le fil - sur la borne - de la même enceinte.

Tu répètes l'opération pour la seconde enceinte.

Enfantin

[matao35]

Hello, merci pour la réponse. Je crois que je vais opter pour le détromper, mot que je découvre, parce que mes fils ne rentrent pas dans la borne en forme de point. Trop gros.

[matao35]

Ca par exemple? http://www.audiophonics.fr/fiches-hautp ... -4753.html

[syber]

Un câble électrique avec détrompeur sert à différencier le + du - à chacun de ses bouts afin d'être certain d'alimenter dans le bons sens un appareil sensible à la polarité du courant. Ca sert à éviter de brancher le + sur le -. Ce type de repérage est indispensable pour relier des enceintes.

Cela peut avoir plusieurs formes : couleurs différentes pour chaque fil, un trait noir qui courre le long d'un des fils, ou bien des petit points ou tout autre signe distinctif.

Pour la prise, c'est bon.

[matao35]

Merci beaucoup Syber pour ces explications. J'ai commandé le détrompeur en question. Je ne m'en serai pas sorti sans vous

[syber]

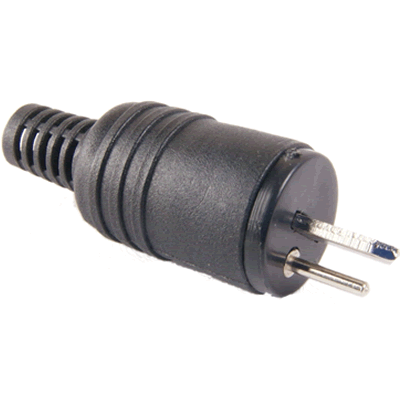

Ca c'est une prise DIN :




Ca c'est du câble avec détrompeur ; le trait rouge, c'est le détrompeur :

[matao35]

Re-bonjour, je ne suis pas sorti de l'auberge

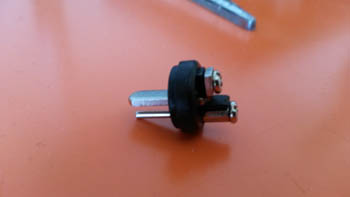

j'ai commandé la prise DIN en question. Celle-ci


Mais je n'arrive pas à fixer les fils dessus, car ils sont beaucoup trop gros. C'est la mauvaise prise ou c'est mon cerveau qu'il faut changer?

[Laurent77]

C'est la bonne prise! Il y avait longtemps que je n'avait pas vue de type de fiche HP
On branchait facilement du 0.75mm, genre scindex noir et rouge!

Tu en trouve chez falbala luminaire ! Cela ne s'invente pas

[matao35]

AH bon.. mais, pour chacun des deux fils, je n'arrive pas à bloquer un quart des filaments... ça me parait complètement inadapté. Je suis vraiment pas bon bricoleur, mais quand meme

[Laurent77]

Solution, souder !
Effectivement, c'était pas ce que l'on faisait de mieux comme connection !

Nota: C'est quoi la section de ton fil ?

[matao35]

C'est du 1,5 mm
Bon faut que je m'achète un poste à souder, c'est ça ? :D

[Laurent77]

Oui, effectivement, le 1.5² c'est 2 fois trop gros

Cosse a œil ? Si tu n'as pas de Fer à souder.

Ou carrément reprendre le raccordement dès l'intérieur de l'ampli et se passer des fiches DIN.
En plus cela a l'air facile a réaliser vu que le bornier de l'ampli n'est pas soudé directement a une carte, mais par l'intermédiaire de long câble !

(Nota :Attention a la puissance de cet ampli, a ne pas pousser le volume )

[amidoons]

Bonjour,

Je voudrais acheter des enceintes de ce genre http://www.priceminister.com/offer/buy/ ... 3|pkw||pmt|.

Je viens de récupérer chez mes parents un vieil ampli Sharp 1144H à fiche DIN qui dans ses caractéristiques me dit:
- Puissance de sortie musicale: 2 x 50W/4 ohms à 0,8% de distorsion
- Puissance continue de sortie à 1kHz: 2 x 33W/4 ohms ou 2x27W / 8 ohms (sur les 2 canaux)
- """""""""" "" """ à 20Hz ~ 20kHz: 2x30W/4ohms ou 2 x 22W/8 ohms

Les caractéristiques de ces enceintes sont les suivantes:
Efficacité : 88 dB ; Filtre : 3 700 Hz ; Réponse en fréquences : 60 - 20 000 Hz ; Impédance nominale : 8 ohms ; Impédance minimale : 3,7 ohms ; Puissance nominale : 75W ; Puissance crête : 550 w ;

Je n'y comprend rien, et j'ai peur de faire une connerie.

1) Est-ce qu'un vieil ampli est compatible avec de nouvelles enceintes ? (en adaptant les prises DIN)
2) Est-ce que le fait que ma puissance de sortie soit de 2x50w est embêtant avec des enceintes de puissance nominale 75W ?
3) Je ne sais pas encore quel modèle d'enceintes acheter: est-ce que je dois faire attention à un truc en particulier pour aller avec mon ampli Sharp ?

Merci d'avance,

Amid
