Installation de Bouboumx5 (5 iO2, S30, Yam Rxa3020, Bdt500)

[pleume]

Je vois qu'il n'y a pas que c'est moi ou la cheminée fait chier

C'est marrant, je me suis dit la même chose. Le nombre de fois où des gens ont suggéré que tu enlèves ta cheminée Maxi...

[zely30]

[bouboumx5]

A l'epoque j'airais dût prendre un poêle a bois, mais on nous avait conseillé un insert

A si c'etait a refaire ......

Il va bien faloire faire avec


Auriez-vous un tuto pour une premiere mesure RAPIDE avec Rew ( etat des lieux du masacre... ), j'ai deja pas mal regardé les vidéos, autres forums...
Cela n'a pas l'ere tres simple.

Voici la liste du matos dont je dispose:

Pc portable, micro calibré, ralonge usb, cable jack / rca, pied de micro avec bras déporté.

On commence par quoi , apres la calibration de la carte son??

[BowiePop]

Pour le volume tu peux te mettre à 1/4, voir plus, mais ce n'est pas utile de mettre trop fort non plus. Si le volume n'est pas suffisant le logiciel te l'indiquera de toute façon.
Dans tes préférences système de Windows, vérifies les paramètres de ton micro (sur Apple c'est 48 Khz) il faut mettre la même dans les paramètres de REW. (préférences / Soundcard).

Ensuite tu place le micro à ta position d'écoute.

Et tu appuies sur l'icone "Measure", comme fréquence tu peux mettre Start Freq à 15 et End Freq à 22000, Level à -12, Lenghth à 512k et Sweeps à 1.

Biensur tu peux modifier la plage de fréquence selon ce que tu souhaites mesurer (pour un caisson tu peux t'arrêter à 250 Hz)

Et puis tu clique sur Start Measuring

Une courbe va s'afficher, pour régler le lissage à 1/6 d'octave ou autres il faut te placer sur l'onglet 'All Spl' et cliquer sur "Control".
Pour améliorer la présentation de la courbe tu peux intervenir sur l'échelle de presentation avec le bouton "Limits".

Voilà, après tu peux faire des mesures du caisson seul, de l'enceinte droite, gauche et à différentes positions pour t'aider à améliorer ton acoustique.
Tu as le petit bouton 'appareil photo' pour nous montrer les résultats, grosso modo tu dois arriver à ce genre de résultat :


Sur cet exemple, le lissage est à 1/6.

Tu peux générer aussi un spectre à partir de la mesure :



Voilà, n'hésites pas à poser une question, au début c'est toujours un peu fastidieux !

[bouboumx5]

Chapeau bas BowiePop
C'est claire et précis!

Maintenant la balle est dans mon camp....

Avant j'ai 10 stères de bois pour la cheminé à ranger

Premiers essai dimanche,

[bouboumx5]

Coucou tout le monde,

Le bois de chauffage étant a l'abris, je me lance avec Rew.

Pour commencer, les mesures sont realitées dans la chambre a couché, ou nous avons installé mon ancienne chaine hifi Pioneer, qui date de 23ans

Elle dispose d'un equaliseur graphique 8 bandes, et du premier mode Surround ( utilisant 4 enceintes )

C'est ideal comme equipement, pour ce faire la main en evitant de tout casser dans le salon

Les premieres mesures montrent certain trou et bosse.
Pas évidant de les aplanir avec l'equaliseur, avez vous des idées?

je repare dans la lecture de tuto de Rew....

[BowiePop]

Il faudrait nous montrer tes essais, on ne traite pas une bosse à 150 Hz comme une à 5000 Hz.

[bouboumx5]

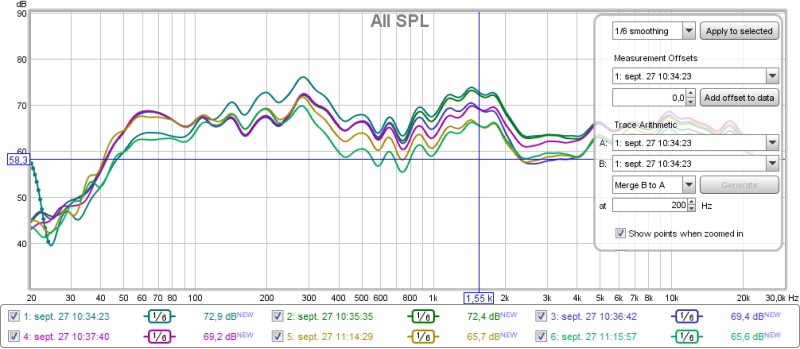

Voici une première acquisition de la chambre avec quelques essais d'équaliseurs ( on voit peu de modif)

Mesure chambre.jpg (91.89 Kio) Vu 1733 fois

[BowiePop]

Il faudra faire une mesure du Santorin seul, nous donner tous les paramètres.
Mesurer l'iO2 droite et l'iO2 gauche.
Et les trois ensemble.

Si tu souhaites avoir une courbe plate, il te faudra utiliser un processeur comme Dirac Audio Processor, ou des appareils externes plus ou moins onéreux suivant les marques.

[bouboumx5]

Tout d'abord merci pour le tuto, car au 1er essai, la mesure à fonctionnée


Attention, les mesures ont ete faite dans la chambre et non pas le salon! Cause enfants dans la maison


Cette apres midi, j'attaque le salon, avec une recalibration total avant mesures, suite a l'arrivé du meuble hifi

[BowiePop]

Vivement la suite!

[bouboumx5]

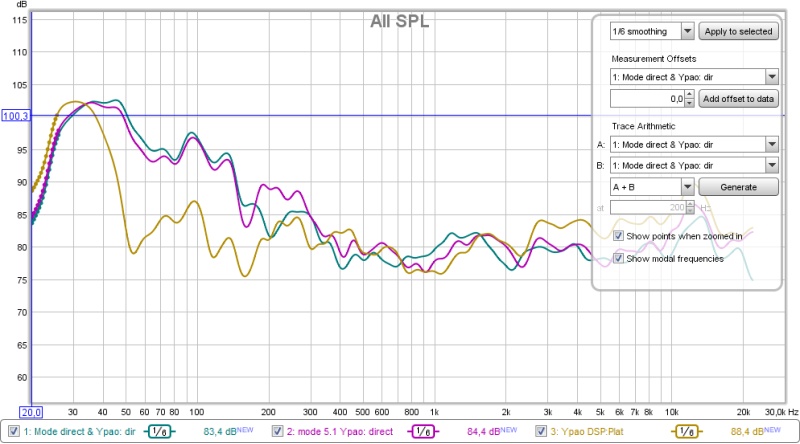

Mesure du salon après calibration du S30 et de l'ampli:

Nota: j'ai diminué de -3dB le volume du caisson dans les setup de l'ampli, car trop de base

Mesure salon coparaison direct vs full canals.jpg (104.89 Kio) Vu 1719 fois

C'est grave docteur????

[BowiePop]

Je n'ai pas le temps ce matin, mais on va pouvoir améliorer quelques trucs, à tout à l'heure.

Fait les mesures comme je te l'indique un peu plus haut stp.

[BowiePop]

Le volume de ton S30 est trop fort, progressivement réduit un peu son volume.
Il faut le mesurer seul et me donner les paramètres actuellement définis par le système de calibration : paramétric 1,2 et 3 (3 paramètres pour chaque parametric : fréquence, gain et band)
On va également travaillé sur le raccord entre le S30 et les iO2, il faudra me superposer la courbe des iO2 seule et celle du S30.(attention le niveau du volume doit être identique pour chacune des mesures)
On ne va pas essayer de supprimer les bosses et les creux, mais les diminuer.
Pour le placement des enceintes, il faut bien veiller au pincement des iO2, on pourra essayer de faire des mesures avec différentes inclinaison et quelques décalage par rapport au murs si c'est possible.

Action!

[pleume]

Ouah le consulting en direct de Bowiepop, la classe

Idée peut être bête: on pourrait pas faire un tuto en post it, en reprenant des éléments des échanges?

Parce que ça serait hyper utile je pense

[BowiePop]

Le point de vue d'autres forumeurs, je pense à Holgerson, Crao, Madore, Syber, Scytales, Philippe Muller entre autres (je m'excuse aupres des autres amateurs de mesures acoustiques de ne pas tous les citer) serait fort utile dans cette démarche.

Je peux me tromper et certains trucs et astuces peuvent m'échapper.
À distance, de toute façon, on fera ce qu'on peut mais petit à petit bouboumx5 assimilera notre expérience et pourra avec cet outil et son oreille optimiser son système.

[bouboumx5]

Trop cool, vivement ce soir...

Pour info, j'ai déjà joué avec les paramètres du S30 pour voir les modifs avec REW, j'ai du baissé le caisson à -4dB.
Les courbes des essais arriveront ce soir.

[BowiePop]

J'y pense, tu as certainement choisi le preset 2 du S30 pour la calibration automatique.
Il faudrait une mesure du S30 en preset 3 avec tous le paramètre à 0.

[bouboumx5]

Alors le S30 en configuré comme cela:

-HL+RCA (les Io2 sont connectées au caisson, permettant d'utiliser la fonction Pure direct de l'ampli )

- Preset 1: tous à 0dB
- Preset 2: dernière calibration du caisson,
- Preset 3: réglage à la sauce BOUBOU avec lecture des courbes de REW


Petites questions:
-> comment faire pour mesurer le caisson étant donné que les IO2 y sont connecté?

-> Je dois faire les mesures en mode Direct (stéréo) ou 5.1 avec l'ampli? (l'ampli est capable de faire du 5.1 avec seulement de la stéréo)

Ce soir quand, vous aurez la config complète du S30, car je ne suis pas chez moi en ce moment.

[BowiePop]

1 - Tu déconnectes tes iO2 tout simplement. Et branche les sur la sortie front de ton ampli à la place du S30 pour les mesurer seules (la droite, la gauche, puis les deux ensemble). Attention de bien garder le même niveau du volume de l'ampli entre la mesure du S30 et des iO2.

2 - Je pense que l'on va partir sur la section stéréo (2.1), quand ce sera bon tu pourra ensuite régler ta centrale et tes surround (notes bien le volume, pour à chaque fois être au même niveau bis).
